SLaserCheck系列光斑分析仪是一款能够实时测量连续或脉冲激光束的实时诊断系统。
产品详情
SLaserCheck系列光斑分析仪是基于高分辨率CCD和CMOS面阵型光斑测量仪。
光斑分析仪波长范围覆盖为266~1700nm，像素最小达到 2.5*2.5 μ m，探测器面积最大为25*25mm；能实时显示激光2D/3D图像，导出光强分布数据，且提供激光束参数实时演示和分析能力。
测量的参数包括：光束直径、光斑的形状、位置、功率、强度分布、椭圆度等众多参数；同时还提供了报表功能。纯中文操作界面，可记录光束分析设置，可实现激光光斑质量检测、光斑大小、光斑点稳定性、一维、二维、三维能量分布等多参数测量。
我公司可提供定制的光束质量分析和一体化设计解决方案（如焦点分析仪、近场分析仪且配套各类衰减方案和扩束、缩束模组），满足客户测量上百W 功率和不同大小光斑的测试要求。
型号 | SBLC-1107 | SBLC-0706 | SBLC0807 | SBLC1408 | SBLC1410 |
波长范围 | 300~1100nm | 300~1100nm | 300~1100nm | 300~1100nm | 300~1100nm |
感光面积 | 11.25x7mm | 6.71x5.61mm | 8.45x7mm | 14.12x8.48mm | 14.12x10.35mm |
可测尺寸 | 58.6µm~7mm | 27.4µm~5.61mm | 34.5µm~7mm | 34.5µm~8.48mm | 34.5µm~10.35mm |
像素大小 | 5.86μm | 2.74μm | 3.45μm | 3.45μm | 3.45μm |
分辨率 | 1920 x 1200 | 2448 x 2048 | 2448 x 2048 | 4096 x 2460 | 4096 x 3000 |
位深 | 10bit | 10bit | 10bit | 12bit | 12bit |
帧数 | 10 | 10 | 10 | 10 | 10 |
曝光时间 | 20μs-500ms | 30μs-500ms | 20μs-500ms | 20μs-500ms | 20μs-500ms |
增益 | - | 0 到 24dB | 0 到 24dB | 0 到 36dB | 0 到 36dB |
触发 | 软触发/硬触发可选 | ||||
饱和强度 | 40μW/cm²@ 633nm ; 600μW/cm²@1064nm | ||||
灵敏度 | 0.3nw/cm² | ||||
工作温度 | 0-50℃ | 0-50℃ | 0-50℃ | 0-45℃ | 0-45℃ |
尺寸 | 29 x29 x38mm | 70 x40 x19mm | 29 x29 x38mm | 29 x29 x49mm | 29 x29 x49mm |
相机工作模式 | 全局快⻔ | 全局快⻔ | 全局快⻔ | 全局快⻔ | 全局快⻔ |
电脑接⼝ | USB3.0 | USB3.0 | USB3.0 | USB3.0 | USB3.0 |

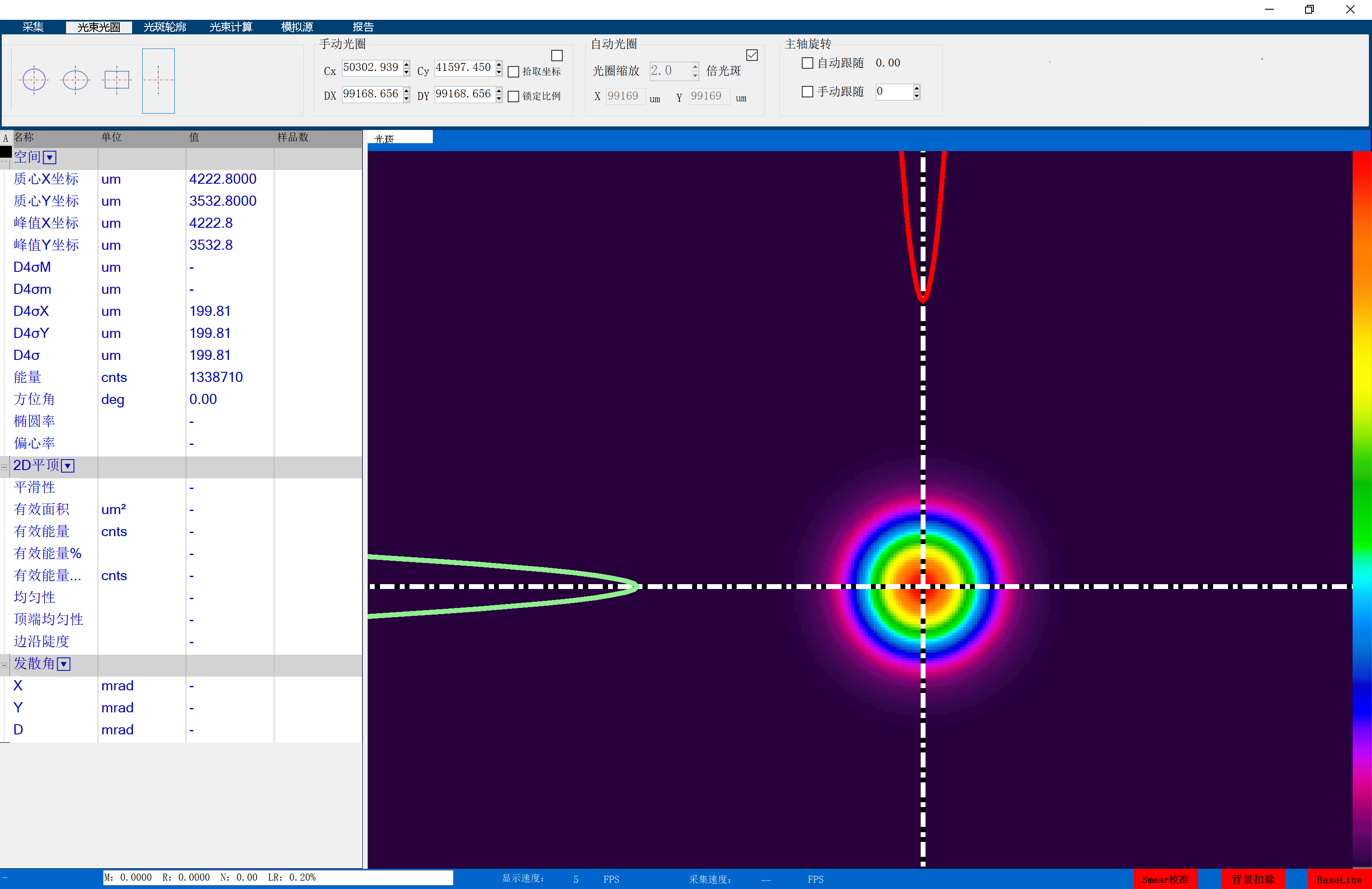

专业分析软件功能
一、配套软件具有自动噪声校准和自动光圈算法。
二、光斑大小算法包含：D4δ，峰值百分比，能量百分百比，刀口，狭缝等算法。
三、具有光斑指向稳定性统计计算。
四、发散角测量。
五、2D 平顶光斑评价算法。
六、X/Y 高斯拟合。
七、 可存储测量统计数据，X/Y 轮廓数据，灰度图，伪彩色图光斑数据。

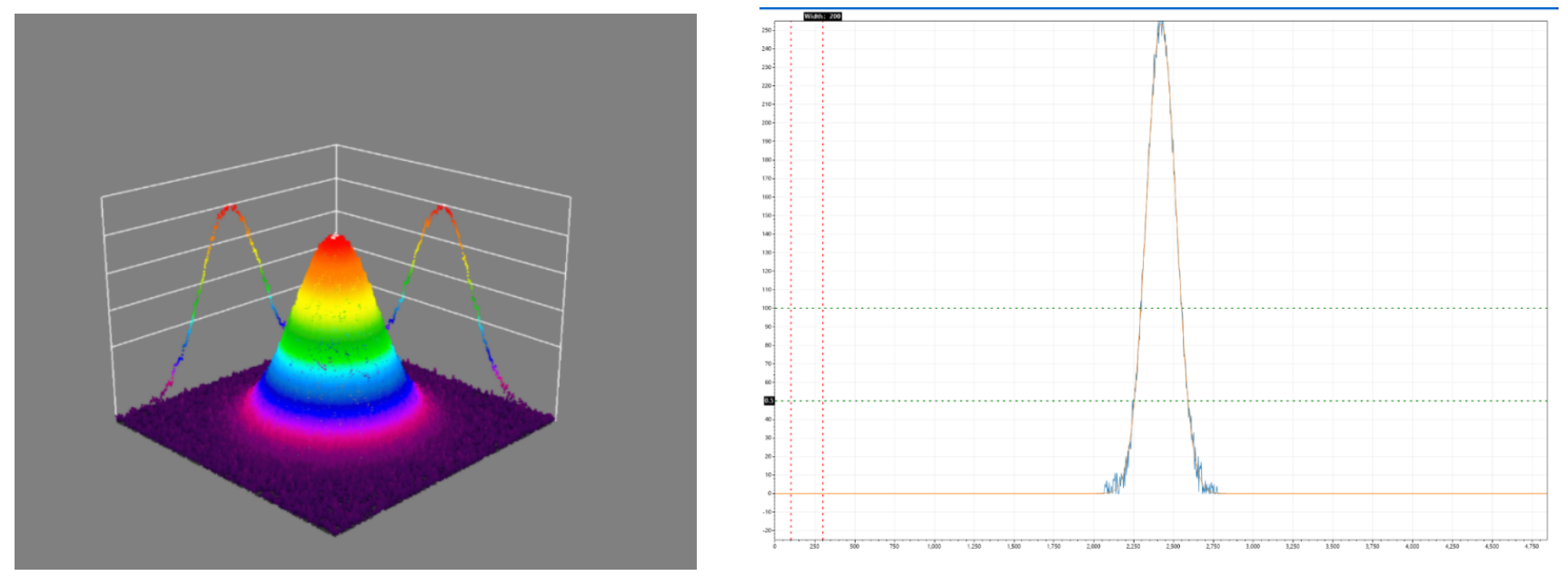

八、1D2D3D 光斑能量分布显示。
九、M2测试功能。
